L' Armonografo Cos'è ?

E' uno strumento che utilizza due o tre pendoli per realizzare belle curve che possono essere messe in relazione con le frequenze delle onde sonore prodotte da strumenti musicali.

Si ritiene che sia stato inventato nel 1844 dal matematico scozzese Hugh Blackburn. L' Armonografo a due pendoli traccia le famose figure di Lissajous

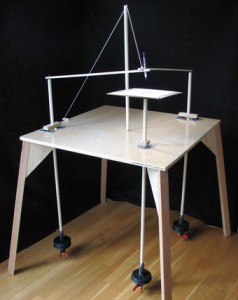

Mentre quello a tre pendoli, come quello nell'immagine qui a lato  traccia delle curve più complesse ed elaborate
L'immagine qui a lato è un esempio di armonografo


http://www.karlsims.com/harmonograph/index.html
Su questo sito potete apprendere come costruirne uno.

Le immagini che vedrete in queste pagine invece sono state realizzate usando un mio piccolo programma in linguaggio Java, le immagini che si ottengono sono abbastanza simile a quello di un armonografo vero, per fare un confronto potete confrontarle con quelle che appaiono nel volume di (Antony Ashton - Harmonograph, oppure in italiano  nel libro - Quadrivium - numero, geometria, musica, astronomia - Sironi editore)
Anche in questi 2 voluni ci sono alcune istruzioni per costruire un armonografo.
Ma se non avete tempo o voglia di costruirvene uno, potete copiare i listati dei miei programmi che ho inserito nelle pagine he ospitano con gli applet.
Con questi programmi oltre a realizzare le immagini che vedete in queste pagine, permettono, cambiando alcuni parametri delle fuzioni di realizzare molte altre figure esteticamente gradevoli,

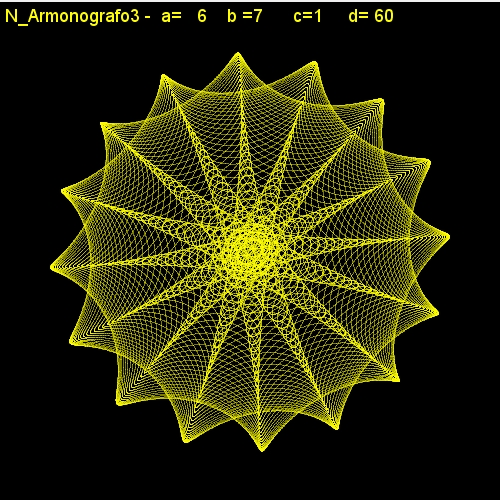

img. n.1 art_7-1.jpg

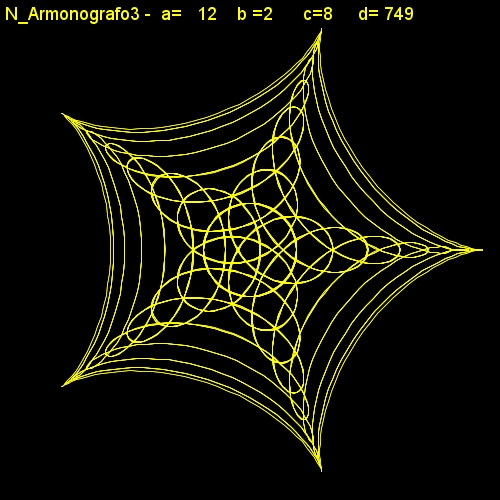

img. n.2 art_pentagono.jpg

Immagini ottenute simulando un armonografo a tre pendoli.
Due dei tre pendoli  si muovono perpedincolarmente uno all'altro,  e sono uniti da due aste che sorreggono un matita, la combinazione dei movimenti dei due pendoli provoca un effetto rotatorio al movimento della matita.
Mentre il terzo pendolo è  montato su una sospensione cardanica, tipo quella delle bussole sulle imbarcazioni, questo permette  a sua volta di ottenere un altro movimento rotatorio trasmesso al ripiano posto  alla sommità del pendolo, sul piano viene posto un foglio, sul quale viene tracciato il disegno  vedi la figura sopra dell'armonografo a 3 pendoli  Due dei tre pendoli  si muovono perpedincolarmente uno all'altro,  e sono uniti da due aste che sorreggono un matita, la combinazione dei movimenti dei due pendoli provoca un effetto rotatorio al movimento della matita.
Mentre il terzo pendolo è  montato su una sospensione cardanica, tipo quella delle bussole, questo permette  a sua volta di ottenere un altro movimento rotatorio trasmesso al ripiano posto  alla sommità del pendolo, sul piano viene posto un foglio, sul quale viene tracciato il disegno
vedi la figura sopra dell'armonografo a 3 pendoli

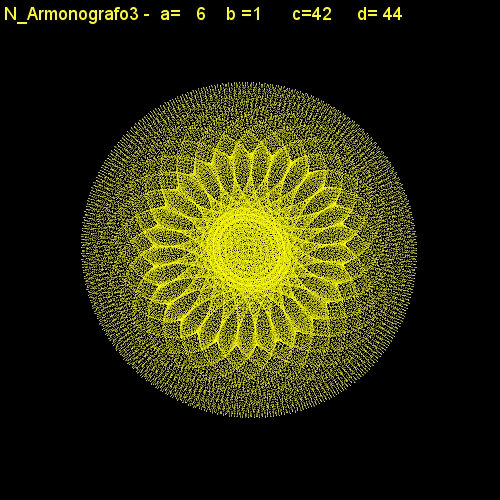

img. n.3 art_42-1.jpg

I due movimenti rotatori  forniti dalle oscillazioni  combinate dei tre pendoli  possono essere sincronizzate in vari modi,  questo permette di realizzare queste belle immagini.
Variando la posizione dei pesi appesi all'asta dei pendoli si ottengono oscillazioni con varie velocità che combinate con la sincronizzazione dell'inizio dei movimenti dei pendoli realizzano  immagini con diverse caratteristiche.

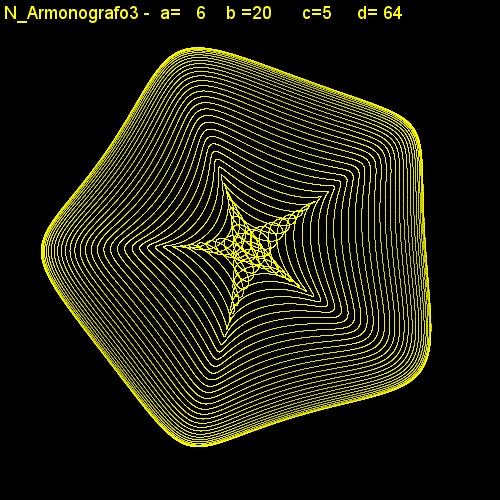

img. n.4 art_pentagono_spira2.jpg

I due movimenti rotatori  forniti dalle oscillazioni  combinate dei tre pendoli  possono essere sincronizzate in vari modi,  questo permette di realizzare queste belle immagini. Variando la posizione dei pesi appesi all'asta dei pendoli si ottengono oscillazioni con varie velocità che combinate con la sincronizzazione dell'inizio dei movimenti dei pendoli realizzano  immagini con diverse caratteristiche. Se i due movimenti rotatori  sono  discordi, ovvero   uno gira in senso orario mentre l'altro in senso antiorario, avremo delle figure  come quelle delle immagini qui sopra numero 3 e 4. Oppure quelle sotto, numero 7 e 12.

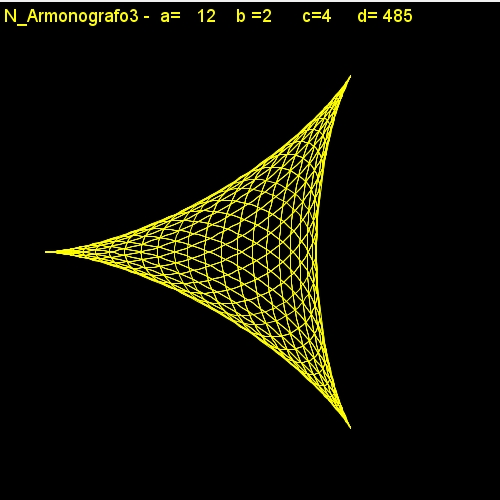

img. n.5 art_triangolo.jpg

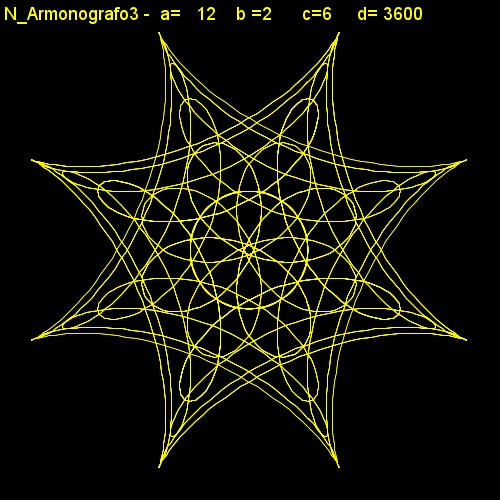

img. n.6 art_quadrato.jpg

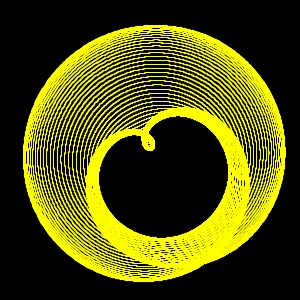

img. n.7 quinta_rota3-2.jpg

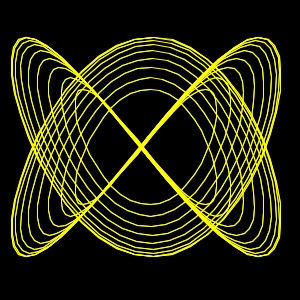

img. n.8 quinta_late3-2.jpg

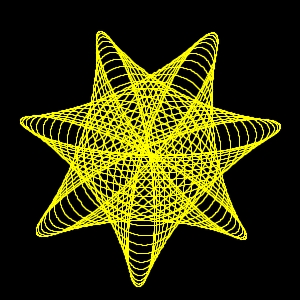

img. n.9 quinta_rotadiscorde4-3.jpg

Mentre se i due  movimenti rotatori  sono concordi  ossia girano entrambi nella stessa direzione avremo immagini come
quelle dei numeri 1, 2, 7, 9 e 12 Le immagini num. 8, 10, e 11, sono state ottenute simulando un armonografo a due  pendoli.
La numero 8 e la 10 rappresentano la fase aperta, mentre la numero 11 la fase chiusa.

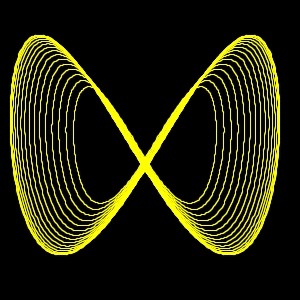

img. n.10 ottava_late2-1.jpg

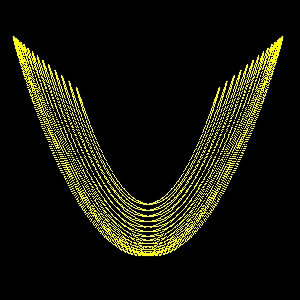

img. n.11 ottava_latechiusa2-1.jpg

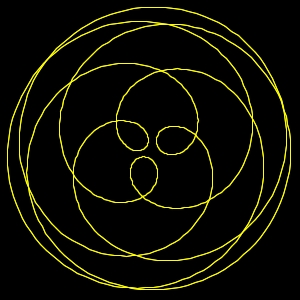

img. n.12 rota_conco8-5.jpg

Per avere la fase chiusa nell'armonografo a due pendoli si deve dare inizio al movimento dei due pendoli nello stesso istante, mentre per avere una fase aperta si aspetta che uno dei due pendoli abbia percorso già una metà della sua oscillazione   Nella prossima pagina vedremo più dettagliatamente le figure dell'armonografo a due pendoli.

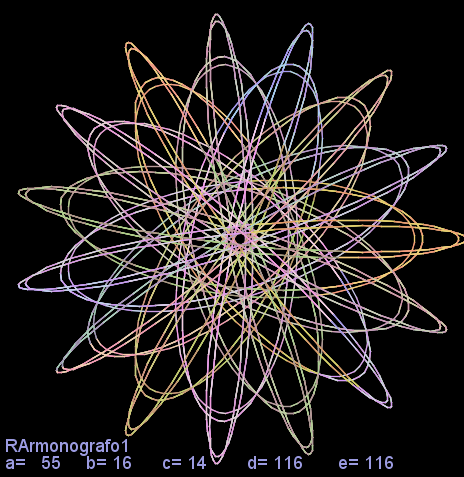

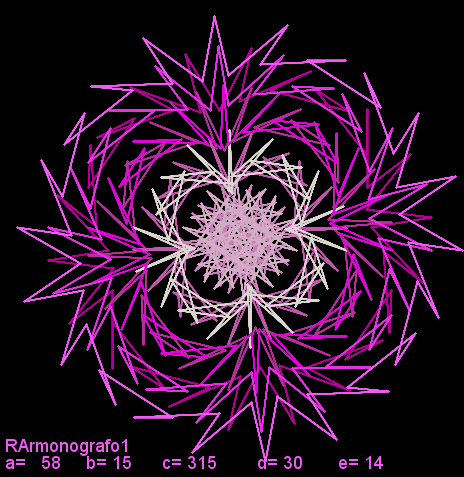

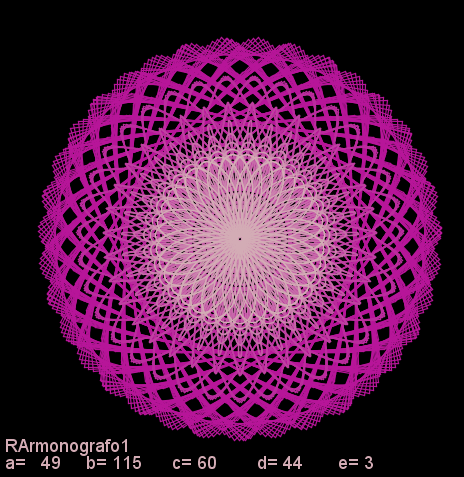

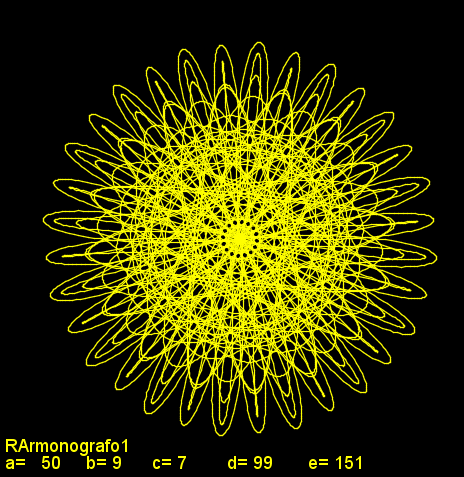

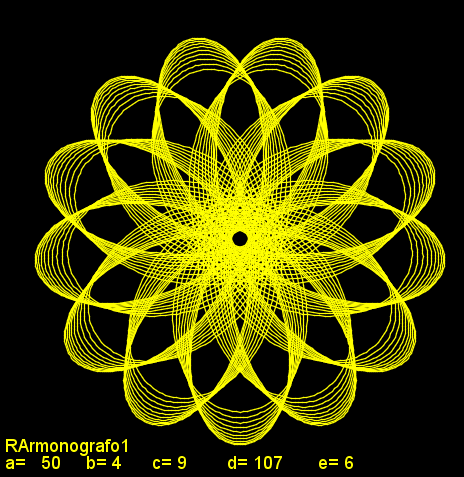

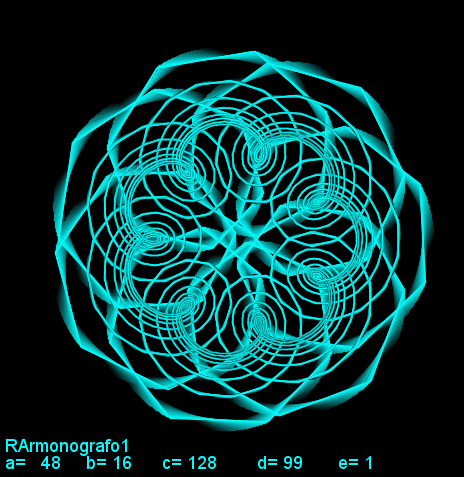

Queste ultime 6 immagini sono state aggiunte per il loro valore estetico.
Naturalmente immagini come queste non si possono ottenere con un armonografo normale, perchè non si può cambiare il colore della penna durante l'oscillazione dei pendoli, solo con una simulazione al computer si possono avere curve con vari colori.
